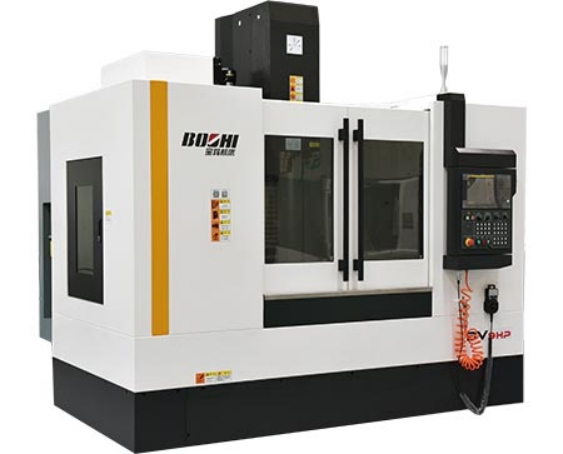

BV11HP重載立式加工中心，采用FANUC 0i-MF(5)數控系統，三軸大跨距滾柱線軌（Z軸六滑塊），高強主軸、圓盤刀庫、內置后排雙螺旋排屑器。具有高剛性、重載、高精特點。
產品特點：
1）Y軸跨距加大，可避免鞍座懸垂問題，增加加工的穩定性。
2）BV11HP標配采用廣域伺服主電機和強力主軸，可實現強力加工。
3）主軸箱雙邊六滑塊設計，剛性更強，Z軸無配重平衡設計，配剎車伺服電機，能避免配重平衡系統在實際加工中所產生的震動，提升Z軸的加工精度。
4）標配BT40×24圓盤刀庫，換刀穩定可靠。
5）機內配雙螺旋后排，有沖屑，清潔方便高效，適合自動化加工
6）機內配雙照明LED燈，給用戶加工提供方便；標配氣槍，方便機床清理。
7）標配儲氣罐，有效解決用戶氣壓不穩定引起的卡刀問題。
8）整機采用全封閉防護結構，防護性能優。
適用行業：
適用于汽車、模具、通訊、醫療器材、儀器儀表等行業。
|
項 目 |
單位 |
BV11HP |
|
|
工作臺 |
外形尺寸（W×L） |
mm×mm |
620×1300 |
|
T型槽 |
mm |
5-18（H8） |
|
|
T型槽間距 |
mm |
100 |
|
|
最大承重 |
kg |
1000 |
|
|
主軸 |
主軸錐孔 |
|
BT40 |
|
主軸功率 |
kW |
11/15 |
|
|
主軸轉速 |
r/min |
8000 |
|
|
拉釘型號 |
|
MAS 403 P40T-Ⅰ |
|
|
行程 |
左右行程（X向） |
mm |
1150 |
|
前后行程（Y向） |
mm |
650 |
|
|
上下行程（Z向） |
mm |
650 |
|
|
加工范圍 |
主軸中心至立柱導軌距離 |
mm |
705 |
|
主軸端面至工作臺面距離 |
mm |
150-800 |
|
|
進給 |
最高進給速度（X/Y/Z） |
mm/min |
10000 |
|
快速移動速度（X/Y/Z） |
m/min |
36/36/32 |
|
|
X、Y、Z軸電機功率 |
kW |
≥3 |
|
|
刀庫 |
刀庫容量（把） |
pcs |
24(圓盤刀庫) |
|
最大刀具重量 |
kg |
8 |
|
|
最大刀具尺寸 |
mm |
Φ75×300 |
|
|
精度 |
定位精度 |
mm |
0.01 |
|
重復定位精度 |
mm |
0.008 |
|
|
其他 |
電源 |
kVA |
26 |
|
機床毛重 |
kg |
8800 |
|
|
機床凈重 |
kg |
8300 |
|
|
氣源流量（ANR） |
L/min |
350 |
|
|
氣壓 |
MPa |
0.6-0.8 |
|
|
體積（長×寬×高） （不含排屑器） |
mm |
3300× 3500×3100 |
|
