BC系列
產品介紹:

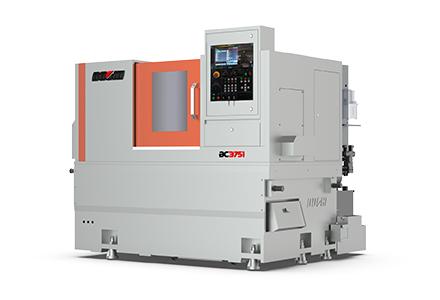

BC系列數控車床包括BC3731、BC3751、BC3751L、BC4251四款產品,該系列機床采用整體式平床身、30°斜床鞍結構,結構緊湊,回轉直徑大,占地面積??;刀盤大,刀具干涉小。配備國產數控系統,可加工內外圓柱、圓錐、圓弧面;各種螺紋以及孔的鉆、擴、鉸等加工。

BC3751L數控車床X軸、Z軸采用直線電機配進口光柵結構,定位精度高,移速度快。

產品特點:

1)X、Z軸導軌采用大載荷滾柱線軌副,剛性高,快速移動均可達30m/min;

BC3751L X、Z軸導軌采用直線電機驅動,快速移動分別可達42m/min,60m/min;

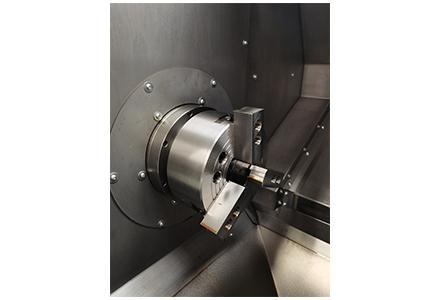

2)主軸采用進口大直徑精密角接觸球軸承與雙列圓柱滾子軸承組合排列,11kW主軸伺服主電機,具有極好的剛度和低速下的大扭矩;

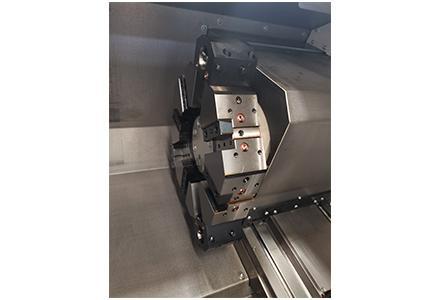

3)8工位臥式液壓刀架,精度高、剛性好、換刀時間短;

4)采用大對邊刀盤,刀具干涉小,加工范圍大;

5)機床設計緊湊、重量大且占地面積小。



適用行業:

適應輕工、機械、汽車、摩托車等多個行業。



技術規格:




項目

單位

規格參數

備注

BC3731

BC3751

BC3751L

BC4251



加工

范圍



床身最大回轉直徑

mm

Φ550

Φ550

Φ550

Φ600



最大車削長度

mm

310

510

510

510



最大車削直徑

mm

Φ370

Φ370

Φ370

Φ420



滑板上最大回轉直徑

mm

Φ330

Φ330

Φ330

Φ330



液壓卡盤直徑

in

8

8

8

8



主軸



主軸頭型式

GB5900.1

A2-6

A2-6

A2-6

A2-8



主軸錐孔規格



1:20

1:20

1:20

1:20



主軸通孔直徑

mm

Φ66

Φ66

Φ66

Φ82



主軸軸承直徑 (前/后)

mm

Φ100/Φ90

Φ100/Φ90

Φ100/Φ90

Φ120/Φ110



主軸轉速

r/min

50~4500

50~4500

50~4500

50~3500



主電機功率(連續/30分鐘)

kW

11/15

11/15

11/15

11/15

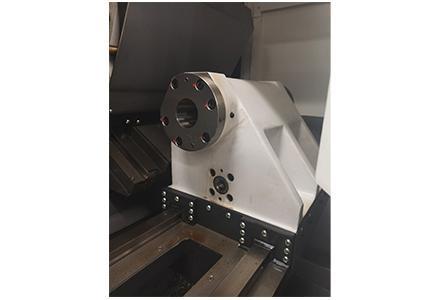

尾座

尾座行程

mm

150

選配

350

350

350



套筒行程

mm

80

/

/

100



頂尖錐度

MT No.

4#

5#

5#

5#



床鞍



傾斜角度

DEG

30°

30°

30°

30°



移動距離     X/Z

mm

210/350

210/550

210/550

235/550



快速移動速度  X/Z

m/min

30/30

30/30

42/60

30/30



伺服電機扭矩  X/Z

N.m

10/15

10/15

/

10/15



滾珠絲杠直徑  X/Z

mm

Φ32

Φ32

/

Φ32



刀架

刀位數



8

8

8

8



刀具尺寸 (車削/鏜孔)

mm

25×25/Φ40

25×25/Φ40

25×25/Φ40

25×25/Φ40



其它

電源

kVA

23

23

23

23



體積  長×寬×高

(不含排屑器)

mm

1929×1675×1794

2254×1675×1794

2254×1675×1794

2254×1700×1794



總重量

kg

4100

4400

4400

4450
