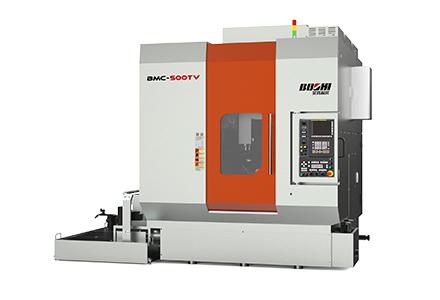

BMC-500TV 觀看視頻
產品介紹:

BMC-500TV銑車復合加工中心為高檔銑車復合制造裝備,機床五軸五聯動,BC軸采用直驅結構,銑車模式無縫集成,高速高精度,適合復雜曲面的五軸聯動銑、車復合加工。



產品特點:

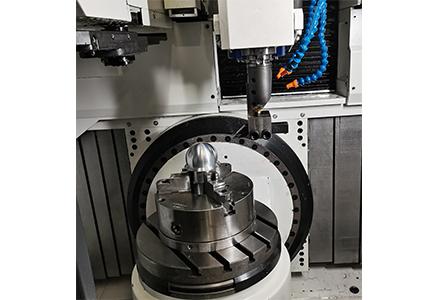

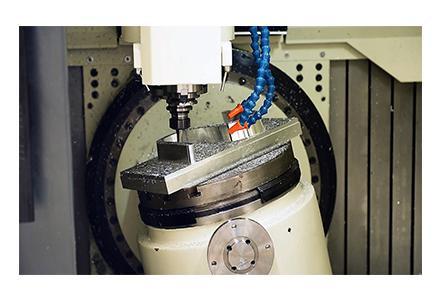

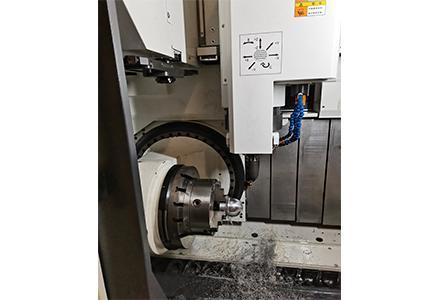

1)五軸聯動銑加工,復合立臥車削功能,一次裝夾,完成精密復雜零件加工,減少工作量;

2)高剛性箱型底座與滑臺,高剛性BC轉臺,整機剛性高;

3)直線軸滾柱導軌,五軸均配有高精閉環檢測反饋系統,工作精度高;直線軸線性定位精度、重復定位精度為0.005mm、0.003mm,兩回轉軸定位精度重復精度5″、3″。

4)高速精密直驅B、C轉臺,高速度,精度保持性好;

5)銑削主軸與車削刀座相互獨立,車主軸最高轉速1500r/min,可以高速、強力車削;

6)銑主軸為內置電機,最高轉速20000r/min;

7)銑主軸、轉臺內置強制冷卻裝置,精度穩定好;

8)車銑共用32鏈?zhǔn)降稁?kù),結構緊湊、性能可靠;

9)內置雙螺旋排屑器、外置鏈?zhǔn)脚判计?,帶鐵屑箱;

10)旋轉式操作面板、手持盒MPG使操作更加方便。



適用行業:

設備主要應用于汽車、刀具、高鐵、醫療器械、模具、IT 等制造業,用于復雜曲面及多面體件類零件的銑車復合加工,如葉輪及復雜精密結構件等。


技術規格:

項目

單位

BMC-500TV

X軸行程

mm

820

Y軸行程

mm

500

Z軸行程

mm

550

B軸傾角

°

±130°×0.001°

C軸分度角

°

360°

工作臺大小

mm

Φ400

工件最大尺寸

mm

Φ400×400

允許工件最大重量

kg

150

T型槽規格



14H8×5

銑削主軸轉速

r/min

100-15000

100-20000(選項)

銑削主軸扭矩

Nm

35.8

車削主軸扭矩

Nm

428

銑主軸錐孔形式



BT40

車削刀具臺錐孔形式



BBT40(雙面接觸)

快進速度

X、Y、Z軸

m/min

48

B軸

r/min

30

C軸

r/min

80

進給率

X、Y、Z軸

m/min

1~48

B軸

r/min

1~30

C軸(銑削)

r/min

1~80

C軸(車削)

r/min

30~2000

控制分辨率

X、Y、Z軸

mm

0.001

B軸

°

0.001

C軸

°

0.001

精度JB/T10792.1-2007

X/Y/Z軸定位精度

mm

0.005

X/Y/Z軸重復定位精度

mm

0.003

B/C軸定位精度

5

B/C軸重復定位精度

3

銑主軸刀柄標準

BT40

MAS403 DIN69871

車削刀柄



BBT40(雙面接觸)

拉釘標準



JIS B 6339

DIN69871

刀具數

32

最大刀具直徑

mm

75(兩邊有刀)

mm

130(兩邊無刀)

最大刀具長度

mm

250

最大刀具重量

kg

7.5

電源

kVA

80

電壓

V

AC380V±10%

占地面積(L×W×H)

mm×mm

3025×3510×2735

機床重量

kg

11500
