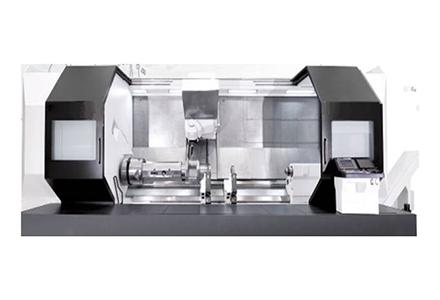

BH1000V是一款具有五軸五聯動功能的臥式車銑復合加工中心。機床配置有X、Y、Z、B、C1/C2軸，可實現車、銑、鏜、鉆、齒加工、磨等工序復合加工；尤其適用于直線度、圓柱度、平行度、跳動要求小的高精加工、深孔加工及重型零件的加工。公司致力于復雜零件加工要求的分析，開發相關附件為每個用戶提供可定制的有效的整體解決方案。
產品特點：
床 身：床身采用高強度鑄鐵鑄造，機床剛性及穩定性好；
主 軸 箱：機械主軸采用雙電機主從模式，連接齒輪箱，雙檔變速，主電機功率可選擇，主軸夾緊力可調。可根據用戶需求配置電主軸；
傳動驅動：X/Y/Z軸均配置雙電機，傳遞扭矩大，移動速度快，五軸全閉環控制，加工精度高；
加工能力：工件一次裝夾完成多道工序加工，裝夾誤差少，生產效率高；

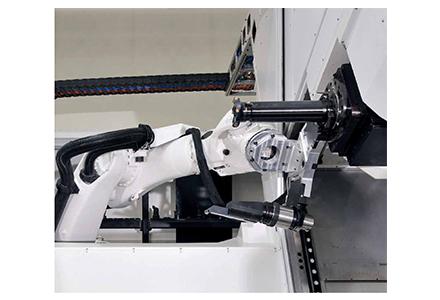

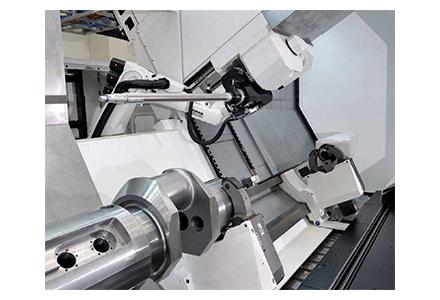

刀 庫：采用倉儲式刀庫，配備工業機器人實現刀具及附件頭快速更換，刀庫容量擴充方便，可根據用戶需求配置鏈?zhǔn)?/span>/圓盤刀庫；
適用行業：

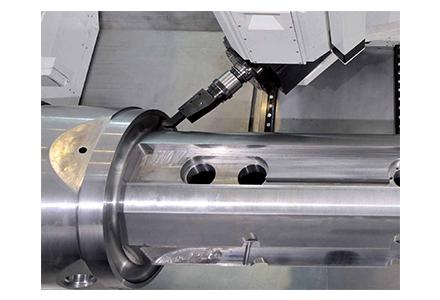

1）能源領域的汽輪機轉子軸、水輪機傳動軸、發電機傳動軸、風電齒輪箱傳動軸等；
2）其他領域的空氣壓縮機公轉子和母轉子、石油天然氣行業的深孔鉆頭等零件的復合加工；
|
|
項目 |
單位 |
主軸+尾座配置 |
雙主軸配置 |
|
加 工 范 圍 |
床身上最大回轉直徑 |
mm |
Φ1020 |
Φ1020 |
|
工件最大長度 |
mm |
5000 |
4500 |
|
|
工件最大重量 |
kg |
10000 |
3000 |
|
|
|
主軸結構 |
|
機械主軸 |
電主軸 |
|
主 軸 |
主軸頭型式 |
|
A2-15 |
A2-11 |
|
主軸錐孔規格 |
|
1:20 |
1:20 |
|
|
主軸通孔直徑 |
mm |
Φ185 |
Φ120 |
|
|
主軸車削最高轉速 |
rpm |
1650 |
2400 |
|
|
主軸銑削最高轉速 |
rpm |
40 |
40 |
|
|
主電機功率 |
kW |
53+53 |
72 |
|
|
主軸車削最大扭矩S1(100%) |
Nm |
8264 |
1370 |
|
|
主軸銑削最大扭矩S1(100%) |
Nm |
6200 |
1370 |
|
|
銑 削 主 軸 |
銑削電機功率S1(100%) |
kW |
61 |
33 |
|
最高轉速 |
rpm |
3200 |
5000 |
|
|
最大扭矩 S1(100%) |
Nm |
733 |
225 |
|
|
軸承前端內/外徑 |
mm |
Φ180/Φ130 |
Φ180/Φ130 |
|
|
內冷 |
bar |
70 |
70 |
|
|
B 軸 |
最大轉速 |
rpm |
16 |
16 |
|
最大扭矩 |
Nm |
1780 |
1780 |
|
|
鼠齒盤分度角度 |
º |
2.5 |
2.5 |
|
|
最小分度角度 |
º |
0.001 |
0.001 |
|
|
擺角范圍 |
º |
-20/+180 |
-20/+180 |
|
|
X 軸 |
快進速度 |
m/min |
40 |
20 |
|
行程 |
mm |
1130 |
900 |
|
|
Y 軸 |
快進速度 |
m/min |
40 |
12 |
|
行程 |
mm |
600 |
600 |
|
|
Z 軸 |
快進速度 |
m/min |
30 |
20 |
|
行程 |
mm |
5200 |
4700 |
|
|
副 主 軸
|
主軸頭型式 |
|
/ |
A2-11 |
|
主軸錐孔規格 |
|
/ |
1:20 |
|
|
主軸通孔直徑 |
mm |
/ |
Φ120 |
|
|
主軸車削最高轉速 |
r/min |
/ |
2400 |
|
|
主軸銑削最高轉速 |
|
/ |
40 |
|
|
主電機功率 |
kW |
/ |
72 |
|
|
主軸車削最大扭矩S1(100%) |
Nm |
/ |
1370 |
|
|
主軸銑削最大扭矩S1(100%) |
Nm |
/ |
1370 |
|
|
尾 座 |
套筒直徑 |
mm |
Φ260 |
/ |
|
套筒行程 |
mm |
250 |
/ |
|
|
刀 庫 |
刀庫容量 |
把 |
40 |
40 |
|
刀柄形式 |
|
HSK-A100/C8/BT50 |
||
|
|
數控系統 |
|
西門子ONE |
|
