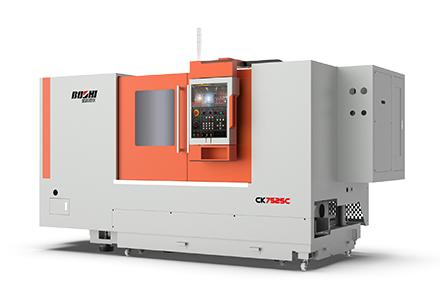

CK7525系列數控車床采用高強度鑄鐵鑄造、床身底座整體式結構、傾斜導軌，通孔式主軸結構、抗振性設計以及廣域型交流主軸電機，主軸軸承及進給絲杠專用軸承傳動噪音低；配備多工位轉塔刀架，可連續分度，就近換刀。機床可配置日本FANUC 0i-TF、德國西門子828D等數控系統，也可選配國內外其它品牌數控系統。
產品特點：
1）采用“L型”鑄鐵整體斜床身，強度高吸震性好；多次時效處理，有效抑制了加工過程中切削力導致的變形和應力； 同時該系列機床有滑動導軌和滾動導軌（C系列）兩種導軌形式可供選擇。
2）主軸組件采用精密角接觸推力球軸承與雙列圓柱滾子軸承組合排列、動平衡校正，可保持主軸高精度及剛性；主軸箱總成通過跑合測試，調整主軸軸承預緊，監測主軸溫升，熱變形等，使主軸在長期工作時啟動快速、平穩、精度穩定。

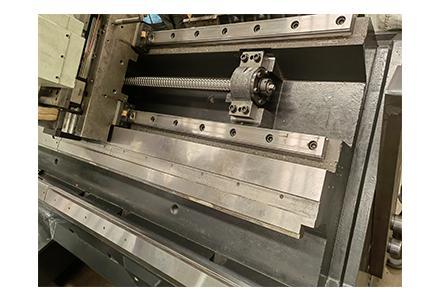

3）X/Z軸采用伺服電機與滾珠絲杠直接連接，進給精度高，可獲得更高的加工精度。
4）液壓卡盤夾緊、松開和液壓尾座套筒伸縮除程序控制外，均可腳踏開關控制，方便快捷；液壓壓力調整均采用面板式旋扭操作，表盤顯示，調整安全、方便。
5）導軌、滾珠絲杠副采用集中自動稀油潤滑，各個節點配有定量式分油器，定時定量向各潤滑部位注油，保證各滑動面均勻潤滑，有效的減小摩擦阻力，提高了運動精度，保證了滾珠絲杠和導軌副的使用壽命。
適用行業：
適用于汽車、電子、模具、通訊、醫療器材、儀器儀表等行業。
|
項 目 |
單位 |
CK7525 |
CK7525A |
CK7525C |
|
|
加工范圍 |
床身上最大回轉直徑 |
mm |
φ550 |
φ550 |
φ550 |
|
床鞍上最大回轉直徑 |
mm |
φ370 |
φ370 |
φ280 |
|
|
最大車削直徑 |
mm |
φ450 |
φ450 |
φ450 |
|
|
最大車削長度 |
mm |
500/1000/1500 |
500/1000/1500 |
500/1000 |
|
|
最大棒料直徑 |
mm |
φ73 |
φ73 |
φ73 |
|
|
主軸 |
主軸頭型式 |
|
A2-8 |
A2-8 |
A2-8 |
|
主軸通孔直徑 |
mm |
φ87 |
φ87 |
φ87 |
|
|
卡盤直徑 |
mm |
φ254 |
φ254 |
φ254 |
|
|
主軸轉速 |
r/min |
30-3000 |
100-2000 |
30-3000 |
|
|
主軸電機功率(連續/30分鐘) |
kW |
15/18.5（18.5/22） |
18.5 |
15/18.5 |
|
|
尾座 |
套筒直徑 |
mm |
φ100 |
φ100 |
φ100 |
|
套筒行程 |
mm |
100 |
100 |
100 |
|
|
頂尖錐度（標準/活主軸結構） |
|
莫氏 No.5/4 |
莫氏 No.5/4 |
莫氏 No.5/4 |
|
|
進給 |
移動范圍X/Z |
mm |
250/525 250/1010 250/1500 |
250/525 250/1010 250/1550 |
250/500 250/1010 |
|
快速移動速度X/Z |
m/min |
12/16 |
12/16 |
24/24 |
|
|
刀架 |
刀位數 |
|
12/8 |
12/8 |
12/8 |
|
刀具裝夾尺寸 (車削/鏜削) |
mm |
25×25/φ40 |
25×25/φ40 |
25×25/φ40 |
|
|
其它 |
床身傾斜角度 |
|
45° |
45° |
45° |
|
電源容量 |
kVA |
50 |
50 |
50 |
|
|
機床尺寸(長×寬×高)（不含排屑器） |
mm |
2980×1850×2050 3785×1850×2050 |
2980×1850×2050 3785×1850×2050 |
2980×1850×2050 3785×1850×2050 |
|
|
機床重量 |
kg |
4800/5000/6700 |
4800/5000/6700 |
4800/5300 |
|
